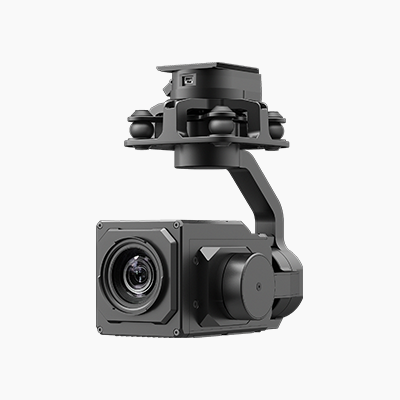

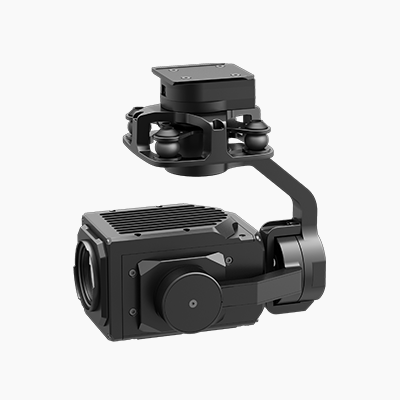

Z-6C 高倍变焦可见光吊舱

Z-6C_Ver3.0.0高倍变焦可见光吊舱,支持20倍光学变倍、75倍数字变倍、1500倍混合变倍,总像素2035万,能将几百米之外的景物清晰呈现在眼前;支持星光级夜视功能,即使在微光的夜间也能拍摄到清晰的图像。吊舱采用专业的三轴机械增稳技术,稳像精度达±0.01°。支持远程投屏和对接指挥平台。支持与无人飞行器通过快拆接口连接,可应用于消防、森林公安、公安监控、搜寻救援、环保执法等多个行业。
产品详情技术参数下载图片/视频常见问题


主要特点


· 光学变焦相机支持20倍光学变倍,视场角范围为70.2°~4°,光学变焦范围f: 4.1~81.6mm。

· 75倍数字变倍,1500倍混合变倍。

· 储存视频分辨率4K@25fps;照片分辨率6016*3384。

· 支持把拍照点坐标写入照片的EXIF信息中。

· 支持远程投屏和对接指挥平台。

· 机械三轴稳像,±0.01°的稳像精度。

· 重量710g。

· 支持与无人飞行器通过快拆接口连接。


项目

参数

功能指标

三轴稳像

支持

网络视频输出

支持

相机技术指标

传感器尺寸

1/2.3CMOS

输出视频分辨率

1080P@25fps

储存视频分辨率

4K@25fps

照片分辨率

6016*3384

光学变焦

f:4.181.6mm

光学变倍

20x

数字变倍

75x

视场角

水平:70.2°~4°

垂直:43.3°~2.3°

对角:78°~4.6°

探测距离

人:1190.6m;车:1564.8m

识别距离

人:238.1m;车:313m

验证距离

人:119.1m;车:156.5m

视频压缩模式

H.264/H.264H

存储功能

SDXC记忆卡(最大128G)

网络协议

RTSP,UDP,GB/T28181

吊舱技术指标

稳像精度

±0.01°

最大可控转速

旋转方向(PBN) :±200°/s


俯仰方向(TILT) :±200°/s

可控转动范围

旋转方向(PBN) :±360°连续


俯仰方向(TILT) :-120°~+30°

整机技术指标

工作环境温度

-20℃~60℃

储存环境温度

-20℃~70℃

工作环境湿度

≤85%RH(非冷凝)

尺寸

154×100×167mm

重量

710g

平均功耗

10W

发布与更新

Z-6C发布及更新记录

2024-3-6

pdf



软件

Dragonfly_V3.0.0306

2024-3-6

rar

GCU_Config_V2.0

2023-6-9

rar

QGC_XF_Andriod_230928

2023-9-28

rar

QGC_XF_Windows_230828

2023-8-29

rar



固件

Gimbal_Upgrade_package_V2.6

2023-8-1

rar

GCU_Upgrade_package_V2.9

2024-2-21

rar



文档

Z-6C_Ver3.0.0高倍变焦可见光吊舱规格表

2023-6-9

pdf

Z-6C用户手册-通用版(A5)V3.0

2023-6-9

pdf

GCU私有通信协议-XF(A5)V2.0.4

2024-3-15

pdf

GCU用户手册-XF(A5)V1.12023-10-31pdf



图纸

Z-6C_3D

2023-6-9

stp

GCU_3D

2023-6-9

stp

MD-TUB_Ver2.0_3D

2023-6-9

stp






图片展示






Number-1-1x-光学变焦.JPGNumber-1-10x-光学变焦.JPGNumber-1-30x-数字变焦.JPGNumber-1-250m-120x-数字变焦.JPG
Number-1-1x-光学变焦Number-1-250m-10x-光学变焦Number-1-250m-30x-数字变焦Number-1-250m-120x-数字变焦
