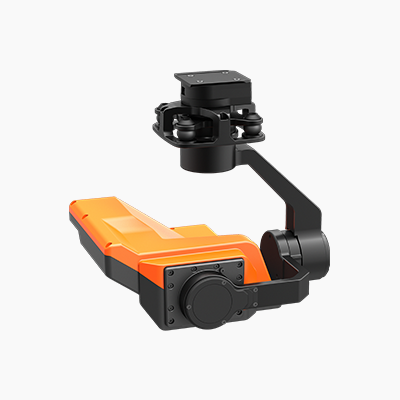

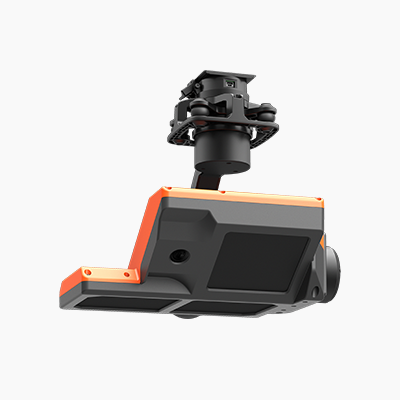

P-7测流吊舱,集雷达流速计、非接触式水位计、定焦相机于一体,采用非接触式测量,不受泥沙、水草等杂物影响,内嵌算法模型保证流量准确稳定可靠。吊舱采用专业的两轴机械增稳技术,增稳精度达±0.01°。支持与无人飞行器通过快拆接口连接,可应用于水文、防汛排涝、环保排污监测等多个行业。
产品详情技术参数下载图片/视频常见问题

主要特点



· 不破坏水的流态,智能水面回波频谱分析算法与智能水位跟踪识别算法,测流数据准确稳定可靠。

· 非接触测量,不受淤泥、沉积物、植物、温度、凝露等影响。

· FMCW调频连续波模式带宽大,测距精度高。

· 具有较高信噪比,抗干扰能力强。

· 视频分辨率720P@25fps。

· 配合无人机地面站软件,可实时导入断面信息,直接完成流量计算,输出流速、水位、瞬时流量和累积流量。

· 机械两轴增稳,±0.01°的增稳精度。

· 重量770g。

· 支持与无人飞行器通过快拆接口连接。


项目

参数

功能指标

两轴稳像

支持

网络视频输出

支持

水位计技术指标

频率

2426GHz

波束角

10°

天线

平面微带阵列天线

测水位原理

调频连续波FMCW

测距范围

0.2580m

测距精度

±2mm

分辨率

1mm

流速计技术指标

工作频率

24 GHz

测速范围

0.120m/s

测速精度

±0.01m/s±1%FS

波束角

12°

相机技术指标

视频分辨率

720P@25fps

吊舱技术指标

增稳精度

±0.01°

最大可控转速

俯仰方向(TILT) :±200°/s

可控转动范围

俯仰方向(TILT) :-50°~+50°

整机技术指标

工作环境温度

-20℃~60℃

储存环境温度

-20℃~70℃

工作环境湿度

≤85%RH(非冷凝)

尺寸

210×210×191mm

重量

770g

平均功耗

6.0W
