简介

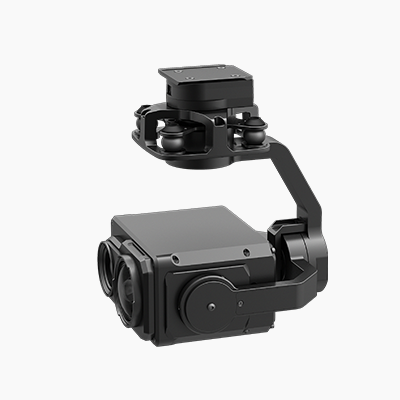

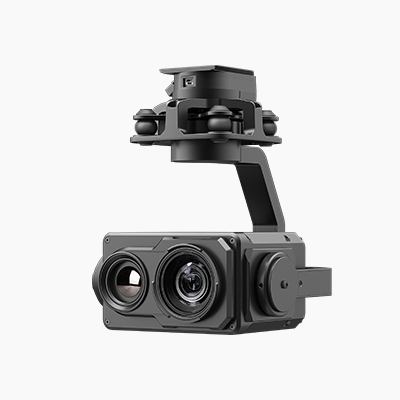

Z-8TB-BNN_Ver3.0.0双光吊舱集星光级30倍光学变焦相机、热成像相机于一体。可见光相机支持30倍光学变倍、12倍数字变倍、360倍混合变倍，总像素207万，能将几百米之外的景物清晰呈现在眼前；支持星光级夜视功能，即使在微光的夜间也能拍摄到清晰的图像。热成像相机搭载高性能17um非制冷焦平面探测器，具有全局测温功能。支持军工级自动跟踪功能。吊舱采用专业的三轴机械增稳技术，稳像精度达±0.01°。支持与无人飞行器通过快拆接口连接，可应用于消防、森林公安、公安监控、搜寻救援、环保执法等多个行业。
主要特点
l 集星光级30倍光学变焦相机、热成像相机于一体；
l 光学变焦相机支持30倍光学变倍，视场角范围为63.7°～2.3°，光学变焦范围f:4.3～129mm；
l 12倍数字变倍，360倍混合变倍；
l 传感器总像素为207万，传感器尺寸为1/2.8〞；
l 视频分辨率1080P@30fps；照片分辨率1920*1080；
l 彩色模式最低照度可达0.01Lux/F1.6；黑白模式最低照度可达0.0015Lux/F1.6；
l 热成像相机支持实时测温功能；最大测温范围-20~150℃；支持温度预警功能；
l 热成像相机探测器分辨率640*480；
l 支持视频叠加OSD信息，信息内容包括经纬度和高度；
l 支持把拍照点坐标写入照片的EXIF信息中；
l 军工级目标自动跟踪功能；
l 机械三轴稳像，±0.01°的稳像精度；
l 重量850g；
l 支持与无人飞行器通过快拆接口连接；
项目 | 参数 | |
可见光相机技术指标 | 传感器尺寸 | 1/2.8〞CMOS |
传感器总像素 | 207万 | |
视频分辨率 | 1080P@30fps | |
照片分辨率 | 1920*1080 | |
光学变焦 | f:4.7～129mm | |
光学变倍 | 30x | |
数字变倍 | 12x | |
视场角 | 63.7°～2.3° | |
探测距离 | 人：1947.1m；车：2559.1m | |
识别距离 | 人：389.4m；车：511.8m | |
验证距离 | 人：194.7m；车：255.9m | |
最低照度 | 彩色：0.01Lux/F1.6； 黑白：0.0015Lux/F1.6 | |
热成像相机技术指标 | 探测器类型 | 非晶硅红外微热测辐射计 |
像元间距 | 17μm | |
噪声等效温差/热灵敏度 | <50mk(@25℃) | |
调色功能 | 白热、黑热等多种伪彩可选 | |
探测器分辨率 | 640*480 | |
焦距 | 25mm | |
视场角 | 水平：24.6°； 垂直：18.5°； 对角：30.4° | |
探测距离 | 人：735.3; 车：2254.9m | |
识别距离 | 人：183.8m ; 车：563.7m | |
验证距离 | 人：91.9m ; 车：281.9m | |
工作波段 | 8μm~14μm | |
视频帧率 | 640*480@25fps | |
测温范围 | -20~150℃ | |
点测温区域 | 中心4x4区域 | |
测温模式 | 温度条（伪彩显示）最高温度、最低温度、FOV中心温度，区域测温 | |
温度预警 | 0~100℃ | |
测温精度 | ±2% | |
全画面高低温追踪 | 支持（最高、低温度处标记） | |
自动跟踪功能指标 | 跟踪偏差像素更新率 | 50Hz |
跟踪偏差像素输出延时 | ＜15ms | |
最小目标对比度 | 5% | |
目标记忆跟踪 | 支持（100帧/4s） | |
目标尺寸 | 16*16~128*128像素 | |
相机视频指标 | 单IP输出 | 支持 |
视频切换 | 支持 | |
视频压缩 | H.264/H.265 | |
存储功能 | TF卡（最大128G） | |
网络协议 | RTSP,UDP | |
吊舱技术指标 | 稳像精度 | ±0.01° |
最大可控转速 | 旋转方向：±200°/s | |
俯仰方向：±200°/s | ||
可控转动范围 | 旋转方向：±360°连续 | |
俯仰方向：-120°～+60° | ||
整机技术指标 | 工作环境温度 | -20℃～60℃ |
储存环境温度 | -20℃～60℃ | |
工作环境湿度 | ≤85%RH（非冷凝） | |
尺寸 | 150*144*172mm | |
重量 | 850g | |
平均功耗 | 15W | |
