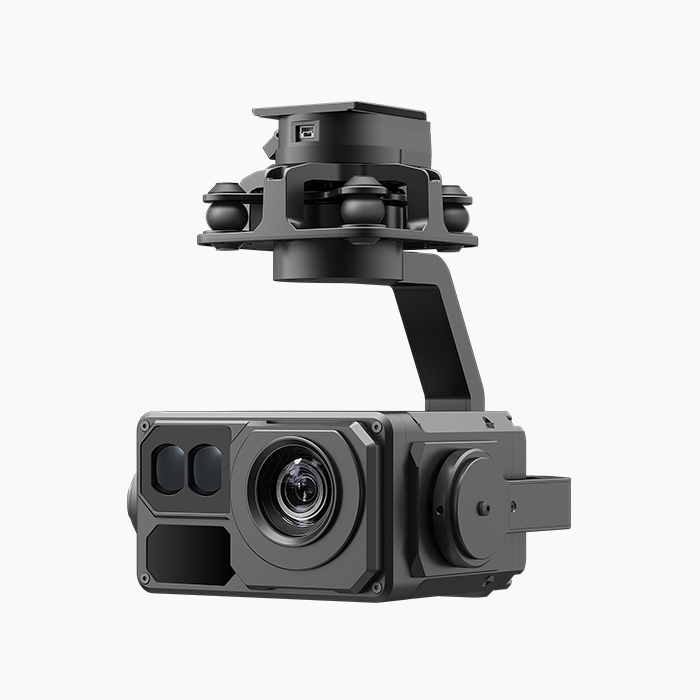

Z-8RC 激光夜视测距吊舱
分享
Z-8RC-NWI_Ver3.0.0激光夜视吊舱集高像素20倍光学变焦相机、激光测距仪与激光照明模块于一体。支持20倍光学变倍、75倍数字变倍、1500倍混合变倍，总像素2035万，能将几百米之外的景物清晰呈现在眼前；配合激光照明模块和星光级夜视功能，即使在全黑的夜间也能拍摄到清晰的图像。激光测距仪最大探测距离可达1800m。吊舱采用专业的三轴机械增稳技术，稳像精度达±0.01°。支持远程投屏和对接指挥平台。支持与无人飞行器通过快拆接口连接，可应用于消防、森林公安、公安监控、搜寻救援、环保执法等多个行业。
￥35999.00
下载产品详情技术参数图片/视频常见问题
发布与更新 | ||
Z-8RC发布及更新记录 | 2025-07-14 | |
软件 | ||
Dragonfly_XF_V4.2.0611 | 2025-06-16 | 点击下载.rar |
GCU_Assistant_V2.1.1225_XF | 2024-12-25 | |
| GCU_Config_V2.0 | 2024-06-17 | |
QGC_Andriod_XF_V2.4.0611 | 2025-06-16 | 点击下载.rar |
| QGC_Windows_XF_V2.4.0618 | 2025-06-18 | 点击下载.rar |
固件 | ||
Gimbal_Upgrade_package_V3.8 | 2025-07-14 | |
GCU_Upgrade_package_VA3.0 | 2024-06-17 | |
文档 | ||
Z-8RC-NWI_Ver3.0.0激光夜视测距吊舱规格表 | 2024-07-25 | 点击下载.pdf |
Z-8RC用户手册-通用版(A5)V3.0 | 2024-07-25 | 点击下载.pdf |
GCU私有通信协议-XF(A5)V2.0.6 | 2024-10-25 | |
| GCU用户手册-XF(A5)V1.1 | 2023-10-31 | 点击下载.pdf |
| Dragonfly Quick Start Guide-(A5)V4.1 | 2024-10-25 | 点击下载.pdf |
| GCU_Assistant Quick Start Guide-(A5)V1.0 | 2024-12-25 | 点击下载.pdf |
图纸 | ||
Z-8RC_3D | 2023-06-09 | |
GCU_3D | 2023-06-09 | |
| MD-TUB_Ver2.0_3D | 2023-06-09 | |
主要特点
· 集光学变焦相机、激光测距仪与激光照明模块于一体。
· 1800m激光测距，可与无人飞行器配合定位目标位置、高度。
· 光学变焦相机支持20倍光学变倍，视场角范围为70.2°～4°，光学变焦范围f: 4.1～81.6mm。
· 5倍数字变倍，1500倍混合变倍。
· 储存视频分辨率4K@25fps；照片分辨率6016*3384。
· 在激光照明模块工作时，可以在全黑的环境下看清物体。
· 集成两组独立的红外激光照明模块，照射角度分别为8°和30°。
· 红外激光照明模块波长850±10nm；安全等级3FDA、IEC-3B类。
· 支持把拍照点坐标写入照片的EXIF信息中。
· 支持远程投屏和对接指挥平台。
· 机械三轴稳像，±0.01°的稳像精度。
· 重量890g。
· 支持与无人飞行器通过快拆接口连接。
项目 | 参数 | |
可见光相机技术指标 | 传感器尺寸 | 1/2.3〞CMOS |
输出视频分辨率 | 1080P@30fps | |
存储视频分辨率 | 4K@25fps | |
照片分辨率 | 6016*3384 | |
光学变焦 | f:4.1～81.6mm | |
光学变倍 | 20x | |
数字变倍 | 75x | |
视场角 | 水平：70.2°～4°； 垂直：43.3°～2.3°； 对角：78°～4.6° | |
探测距离 | 人：1190.6m；车：1564.8m | |
识别距离 | 人：238.1m；车：313m | |
验证距离 | 人：119.1m；车：156.5m | |
激光测距仪技术指标 | 波长 | 905nm |
测量范围 | 5-1800m （直径12 m、20%反射率的垂直反射面） | |
发射角 | 2.5mrad | |
测距方式 | 脉冲 | |
功率 | ＜1mW(对眼安全) | |
激光照明模块技术指标 | 波长 | 850±10nm |
有效距离 | ≤500m | |
照明角度 | 8°+30° | |
安全等级 | 3FDA、IEC-3B类 | |
相机视频指标 | 单IP输出 | 支持 |
视频切换 | 支持 | |
视频压缩 | H.264/H.264H | |
存储功能 | SDXC记忆卡（最大128G） | |
网络协议 | RTSP,UDP,GB/T28181 | |
吊舱技术指标 | 稳像精度 | ±0.01° |
最大可控转速 | 旋转方向：±200°/s | |
俯仰方向：±200°/s | ||
可控转动范围 | 旋转方向：±360°连续 | |
俯仰方向：-120°～+60° | ||
整机技术指标 | 工作环境温度 | -20℃～60℃ |
储存环境温度 | -20℃～60℃ | |
工作环境湿度 | ≤85%RH（非冷凝） | |
尺寸 | 150*144*172mm | |
重量 | 890g | |
平均功耗 | 18.4W | |
| 图片展示 | ||||
 |  |  |  | |
| Building-1-1x-光学变焦 | Building-1-900m-10x-光学变焦 | Building-1-900m-30x-数字变焦 | Building-1-900m-120x-数字变焦 | |
| 视频展示 | ||
